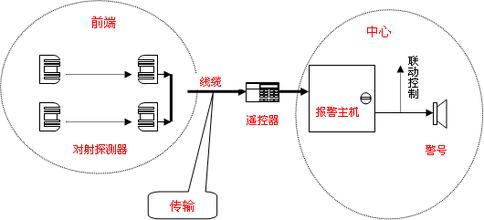

工程示意圖：
距離可達20米，主要用于門禁系統、電梯門口、博物館防盜、檢測系統和技術系統等領域。最佳安裝高度應大于20CM，安裝距離不小于2M，安裝時應使紅外保護裝置垂直放置，并在同一水平線上。安裝時應先安裝接受部分，再安裝發射部分。擋在同一直線上時，接收器中的OFF燈為滅，然后固定，把先接好及安裝完成。
接線說明：
四芯線到接收器，兩芯線到發射器，提供電源。（RX接收器接線，TX發射器接線），NC為常閉，NO為常開。
技術參數：
| 名稱 |
主動式單光束紅外對射 |
| 接收范圍 |
≤15M （在教壞的環境下，如M,下雨或粉塵接受范圍可能會減少30%） |
| 頻 率 |
1.92kHz |
| 輸入電源 |
12V或24V直流或交流電 |
| 波 長 |
940nm |
| 輸入電流 |
接受15mA發射30Ma |
| 使用環境 |
-20℃至70℃ |
| 最大負載 |
1A 36V |
| 尺 寸 |
49.2×76×21.6mm | |
