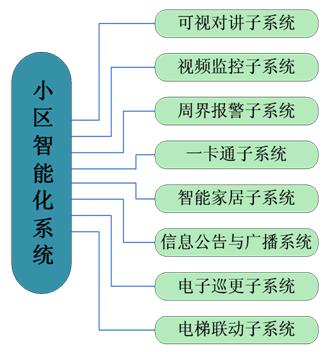

根據數字社區的建設要素以及對數字社區的理解，我們將小區的智能化系統進行了統一規劃，統一設計，統一實施及統一管理。真正實現小區整體解決方案。
小區智能化系統中像信息網絡子系統通常是由運營商直接提供，而多表現場計量和遠程抄送等又是由電力或水利等部門提供。同時，根據中堂項目的實際情況，數字社區將小區智能化系統分為以下幾個子系統：周界防范系統，可視對講系統，停車場管理系統，電子巡更系統，背景音樂系統，信息發布系統等智能系統。
各個子系統并不是簡單系統疊加，而是將各系統整合之后，通過小區綜合管理平臺，實現統一操作，統一管理。讓小區內的智能化系統得到最大程度上的集成，降低操作難度，減少維護成本。
第四章總體設計方案
4.1設計指導思想
智能小區設計應遵循以下原則：
 可靠性：
將安全防范系統的可靠性放在第一位，充分考慮小區的實際情況，選用質量可靠耐用的設備，在系統投入使用后長期有效地發揮各部分的作用，方便用戶使用，保障小區內住戶的安全；
 安全性：
系統應能夠最大限度地保障住戶人身及財產的安全；
 兼容擴展性：
保證智能化小區內部的各個子系統的集成、兼容和信息共享，總體結構具有可擴展性和兼容性。
 高性價比：
由于系統采用的平臺軟件具備很強的兼容能力和集成能力，可以在一個平臺上集成管理各個子系統，避免了許多獨立子系統的軟件投資，減少了系統軟件的一次性投入，同時由于高度的兼容性，系統可以搭配不同硬件設備。另外，管理平臺是一個統一的軟件平臺，相應的培訓和維護成本，硬件的投入費用大大降低，管理人員的工作效率大大提高，降低了系統的后期運作費用。
 全面性：
系統能夠滿足需求中的各項功能，同時系統具備良好的兼容性和可擴展性，系統還具備許多本文需求分析中說明的智能小區未來發展趨勢需求的各項功能。
4.2設計依據
按智能化建筑的設計標準建設，完善的設計方案要有堅實的設計依據和基礎，嚴格遵循以下國家相關的標準和規范。
 《可視對講技術功能及技術要求》
 《智能建筑設計標準》GB/T50314-2000
 《民用建筑電氣設計規范》GBJ/T16-92
 《國家公共安全行業標準》GB50198-94
 《樓宇對講電控防盜門通用技術條件》GA/T72-94
 《視頻安防監控系統工程設計規范》GB50395-2007
 《視頻安防監控系統技術要求》GA/T367-2001
 《民用閉路監控電視系統工程技術規范》GB50198-1994
 《電氣裝置安裝工程施工及驗收規范》GBJ232-90.92
 《低壓配電設計規范》GB50054-95
 《建筑與建筑群綜合布線系統工程驗收規》GB/T50312-2000
 《中國建筑電氣設計規范》GBH115-83
 《建筑防雷設計規范》GB50057-94

 《電氣裝置安裝工程電纜線路施工及驗收規范》（GB50168-2006）
 《全國住宅小區智能化技術示范建設要點與技術導則》
 《入侵報警系統工程設計規范》（GB50394-2007）
 《中國電氣裝置安裝工程施工及驗收規范》GBJ232—82
 《全國住宅小區智能化系統示范工程建設要點與技術導則》及其它相關規定規范。
4.3設計目標
智能化數字社區以信息網絡子系統為基礎，有機集成了安全防范子系統及信息管理子系統。并且通過小區綜合管理平臺統一操作，統一管理，從而實現真正意義上的智能管理，智能生活。
因此在建立小區智能化建設的規劃設計過程中，必須遵循以提高效率，提升服務品質為目標，也即是系統必須為小區開發商、物業、保安和業主服務的基本原則和設計思路，下面我們從本系統的小區開發商、物業、保安和業主這四類人來說明本項目的設計思路的：
1）對于開放商來說：
 小區智能化系統可統一規劃，布線及管網系統可大量簡化，節約成本的同時，也能減少后期的維護量。

 采用統一的可以兼容各種硬件監控設施的管理平臺，對于系統的改造，在保證實際效果的同時，能夠充分地利用現有的設備和系統的硬件設施，節省資金投入。
4）對于小區業主來說：
 通過本解決方案，建立小區內網和公網的鏈接。云服務擴展功能，使業主可以通過智能終端，進行智能家居控制，視頻監控，接收推送消息等，真正為業主帶來安全、舒適、便利、溫馨的小區智能化生活。

第五章系統方案項目設計
5.1可視對講子系統
樓宇可視對講是小區智能化系統投資較大的系統，應該盡量選用性價比較高的產品，并減少施工布線和人工等費用，節約建設成本。本項目考慮采用數字化TCP/IP可視對講系統進行設計，TCP/IP是一個開放的標準，系統具有非常大的帶寬、同時可以多方通信而且不受干擾、系統容量不受限制、可以自由擴展和升級。
大華全數字樓宇對講系統基于網絡技術和嵌入式技術進行研發，產品成熟穩定，集可靠性、安全性、實用性、合理性、適用性、先進性、經濟性、科學性、兼容性、擴展性于一身。
 全數字可視對講系統主要由可視對講管理主機、室內分機、門口主機、圍墻機等組成，通過交換機等網絡設備接入網絡，整個系統采用國際通用TCP/IP網絡構架，真正做到TCP/IP到戶。
 不管是室內分機還是門口主機都分配一個唯一的IP地址，通過SNMP網絡管理協議，實現在網設備統一管理，對在網設備進行實時監測，一發現設備異常，管理中心會第一時間發現并及時解決故障，給用戶帶來極大便利。
 管理主機、室內分機、門口主機等設備均采用了穩定的嵌入式Linux技術，系統安全穩定可靠。
 具備故障隔離功能，主要用于戶與戶之間或戶與層之間設備的隔離，起到隔離故障信號，所有分機線路的音頻、視頻、控制信號、電源等通通實現故障隔離，即使任何住戶裝修引起線路短路、斷路，均不影響系統和其他用戶的正常使用，以保證系統運行的穩定性，使總線式的系統變得更加穩固。
 可視對講話機能夠連接中央管理平臺系統，提供社區生活服務系統的連接；有獨立的中央處理器CPU及存儲。

5.1.2系統組成
小區入口
在小區的各個出入口處安裝一臺圍墻機。小區有來訪者時一般先通過小區崗?fù)ぃ�保安通過圍墻機呼叫住戶室內分機，接通后向業主確認來訪者身份，確認身份后準許進入。
圍墻機一般安裝室外或者小區崗?fù)��?nèi)，故要選擇合適的位置，切勿將圍墻機安裝在陽光直射或雨水容易打濕的地方，否則容易影響攝像頭的效果。安裝位置以美觀，方便操作為主。
圍墻機具有TCP/IP傳輸能力，無需任何轉換設備便可接入小園區局域網，通過小區局域網實現與室內分機、管理中心進行可視對講通訊。圍墻機是小區的主要安全屏障之一。
單元門口
來訪者在通過住小區大門圍墻機的確認，到達單元門口后還需要經過再次確認，通過單元門口機呼叫樓內住戶，住戶可通過室內機應答單元門口機呼叫，經視頻、聲音確認后開門。在每個單元門口配置一臺彩色可視的門口機，幫助樓內用戶完成確認來訪者進入該樓棟單元的門口。
全數字可視對講系統，沒有繁瑣的中間設備，摒棄了如聯網控制器，聯網選擇器，多門選擇器，信號放大器，信號隔離器等模擬系統中無法省去的中間設備。在整個單元只需一臺匯聚交換機作為接入點，門口機可通過接入?yún)R聚層交換機接入小區局域網。另外門禁系統也要配合門口機開鎖，門鎖、閉門器、開門按鈕要相互匹配，避免大力撞擊產生太大噪音影響底層住戶的休息。
地下室作為小區安防不可忽視的地區，也是小區安保比較薄弱的地區，很多情況下犯罪份子會乘機從地下室走上單元樓道，對小區住戶的生命財產安全構成嚴重威脅。我們在地下停車庫上到單元的樓梯口的必經之處設計一臺門口機或門禁，想要進去單元必須通過該門口機與住戶確認或刷卡，否則無法進入單元樓內。
數字門口機具有門禁接口，可以輕松完成門禁與對講的統一設置，使小區單元出入口設計更加靈活。
戶內
在小區每戶住家設置可視住戶室內分機，有訪客呼叫時，住戶通過室內機的顯示屏對訪客進行觀察，并決定是否與其通話及允許其進入住宅樓，在確認后，住戶通過可視分機上的開鎖鍵控制梯口電控鎖的開啟，讓訪客進入。
可視住戶室內機一般安裝在起居室、客廳或進戶入口的過道等方便住戶操作的位置，一般情況下，住戶室內主機放置在客廳進門處，考慮到住戶家里的老人及小孩，故安裝高度不宜過高，室內機安裝高度為底邊距地1.2-1.5米。同時考慮到用戶裝修時可能會改變安裝位置，故在布線時需為每戶預留1-3米的預留線，以供業主裝修時改變線路。
住戶室內機上配有開鎖、呼叫、監視等按鍵，通過相應按鍵，住戶可實現室內分機和管理中心聯系，還可以監視本單元樓出入口的人員進出情況，以及開啟單元門口電控鎖等功能。
同時，室內機可以接入智能家居控制主機，實現智能家居的整體方案。
信號傳輸
系統采用TCP/IP協議組網，系統架構靈活、擴展自由、容量不限，所有的命令和狀態信號全部采用基于TCP/IP網絡的數字編碼信號，具有抗干擾能力強、性能穩定的特點。
聯網線路可以利用現有小區局域網亦可單獨組建可視對講局域網，一般情況下建議單獨建立可視對講局域網，簡化網絡環境，以避免IP地址沖突。
系統室外部分采用單模光纖，樓內部分采用一根網線和一根電源線就可以方便快捷的完成施工布線。和普通模擬對講系統相比，聯網中間設備大大減少，系統開通調試簡單。
系統供電
管理平臺主機及客戶端PC等由管理中心220V交流電直接供電，交換機等設備在弱電井內取電。室內分機根據情況配置電源，一般情況下由開關電源為室內分機提供12V直流供電。
考慮到單元門口機要連接電控鎖，而電控鎖開門時要求的瞬間電流較大，因此門口主機采用單獨供電方式進行供電（單獨配置一臺12V電源），電源安裝在梯口弱電箱內（或一層弱電間）。
圍墻機供電方式與門口主機相同。各類終端設備均采用低壓直流電源。
5.1.3系統功能
可視對講功能
 訪客與住戶通話
訪客來訪時，在小區入口通過圍墻機呼叫住戶，對應住戶可通過語音對講與視頻監視確認訪客身份，經確認后開門放行，訪客進入園區；訪客到達單元門口時，通過門口機再次呼叫住戶請求開鎖，住戶確認后可按下開鎖鍵為訪客遠程開啟單元門鎖；如有需要，住戶可再安裝門前二次確認機，訪客到達住戶門口時通過門鈴按鈕呼叫室內機，住戶可通過語音對講與視頻監視最終確認后開門。

 訪客與管理中心通話
當訪客呼叫的住戶不在家時，可通過圍墻機或單元門口機呼叫管理中心進行通話，管理人員通過管理平臺發送到訪信息至住戶手機，及時聯系住戶。管理機亦可通過確認后為合法人員遠程開鎖。

 管理中心與住戶通話
住戶也可通過室內機呼叫管理中心進行雙向語音對講，管理機或管理平臺以文字方式顯示住戶相關信息。

 住戶與住戶之間通話
室內機內置攝像頭，小區內任意兩個室內分機之間可實現雙向可視對講，且不影響其他的呼叫。并且群呼時的同號分機可以相互呼叫。
監視功能

 室內機監視門口機、圍墻機
住戶可隨時通過室內機監視功能主動查看門口機、圍墻機前的監視圖像。通過室內機操作界面可任意切換需要監視的不同單元門口與小區出入口。門口機標配130萬像素彩色攝像頭，畫面清晰流暢，夜間白光補償。
 監視IPC
住戶通過授權能監視小區內其他公共區域的網絡攝像機的圖像，關注主要區域的實時視頻圖像。
門控開鎖
 刷卡開鎖
住戶回家時可通過在門口機對應區域刷感應卡打開單元門鎖。系統聯網時，門口機卡號數據可與管理中心機進行數據共享同步，方便在管理中心統一管理。住戶進行刷卡操作后，在中心管理機會保存該單元門口機刷卡歷史信息。門口機和中心管理機均可對住戶進行發卡。
 密碼開鎖
住戶回家時可在門口機鍵入密碼打開單元門鎖。每個單元擁有一個獨立密碼。門口機開鎖密碼可在管理中心進行統一管理修改。
 遠程開鎖
訪客呼叫住戶后，住戶確認訪客身份，按下室內機開門鍵，大門即自動打開。
當住戶遺失IC卡、遺忘開鎖密碼或其他原因無法開門時，直接呼叫管理中心，管理員在確認身份信息后可對單元門口進行遠程開鎖操作。
小區管理中心的管理員也可通過管理機直接遙控開啟各樓棟門口電鎖。
信息發布
管理中心可將文字或圖片信息發送給指定住戶，或通過管理軟件將用戶任意編組，將公告信息發送至指定分組。除了小區公告、通知等信息之外，系統也可將廣告信息推送至室內機。
當小區有重要信息需要通知住戶時，可以通過中心管理機，將通知以文字或圖片等形式發送到室內機或業主手機。住戶可通過室內機公告按鍵對小區通知進行查看。

網絡功能
 時鐘同步
在線門口機無需手動設置系統時間，進行網絡連接后，門口機自動更正機器時間為系統服務器（中心管理機）時間。時間同步是保證時間參考價值的前提條件。
 遠程升級
所有在網設備可通過管理中心的軟件平臺進行遠程升級，以使系統設備及時得到功能擴展，或有針對性地解決在實際使用過程中遇到的問題，進一步提高系統穩定性。
防盜報警
 緊急呼叫
住戶又需要聯系管理人員時，可通過室內機緊急呼叫按鍵呼叫管理中心，中心管理機響鈴并顯示呼叫的住戶信息，管理人員按下接聽后可與住戶進行對講。住戶還可另外設置一處報警按鈕，做為一路防區接入，按下報警按鈕后室內機提示報警，并將報警信息傳至管理中心。
 可接入多種報警探測器
室內機與門口機提供多個有線報警防區，可接入多種探測器，包括煙感探測器、燃?xì)馓綔y器、紅外探測器、紅外對射探測器、門/窗磁、幕簾等。7寸室內機最多可接入8路有線報警輸入。
 報警聯網通知
當探測器探測到警情時，室內機提示報警，并同時將報警信息傳至管理中心。中心管理機進行報警提醒，同時會將報警信息記錄存儲到數據庫中。通過后期的記錄查詢，管理人員可以查看報警發生的時間、地點等信息。
 電子地圖功能
報警時管理中心除聲光提醒外，在管理軟件上自動彈出電子地圖，以明顯方式報告警情，通過電子地圖顯示住戶的詳細信息，使管理人員及時找到現場以確認或處理警情。
人臉抓拍
 人臉抓拍功能
當有人員在進入小區大門或單元門時，無論是刷卡、密碼開門，還是通過呼叫管理中心開門，系統都會抓取該人員的臉部照片進行保存。即便使用未經授權的門禁卡，或其他單元樓的門禁卡，系統也會自動抓取圖片進行保存。管理中心保安發現有異常情況時也可手動點擊抓拍圖像。

5.1.4主要設備技術參數
數字管理機

產品特點
使用網線連接室內機，單根網線直接供網供電
產品描述
7寸TFT LCD，電阻式觸摸屏；分辨率：800*480；
16個撥號機械按鍵+2個獨立機械按鍵；
1路10/100Mbps自適應以太網；
支持聽筒與免提兩種方式接聽；
遠程監視，遙控開鎖；
自帶 DC12V 電源適配器
鋁合金面板，全金屬機身，牢固可靠
產品參數
對講 支持雙向語音對講
通話方式 免提或聽筒
視頻
屏幕尺寸 彩色7寸TFT LCD
分辨率 800×480
電源 DC 12V
功耗 待機 1W，最大 7W
工作環境 溫度：-5℃～50℃，濕度：20%～80％RH
單元門口主機
產品型號：DH-VTO1210B
產品圖片

產品特點
鋼化玻璃面板、130萬像素高清攝像頭、IP65防護等級、工作環境溫度達-40℃、接近感應、數模兼容、操作簡單。
產品描述
3英寸STN屏
支持夜視效果
鋼化玻璃面板
保存來訪者音視頻
14位觸摸按鍵，藍背光，高端
支持密碼開門、IC卡開門、遠程開門
130萬像素高清攝像頭，自動白光補償
防護等級IP65，雨雪天氣下可正常工作
數模兼容，可以兼容數字機或者模擬機
帶接近感應功能，刷卡區/按鍵區/屏幕接近指示
內部具有的加熱功能，使本產品的工作環境溫度達到零下40度

產品參數

型號 DH-VTO1210B
系統
主處理器 嵌入式微控制器
操作系統 嵌入式LINUX操作系統
視頻
視頻壓縮標準 H.264
視頻輸入 130萬高清攝像頭
夜視 支持
背光 支持
自動補光 支持
音頻
輸入 全指向麥克風
輸出 內置喇叭
對講 支持雙向語音對講
顯示
屏幕尺寸 3英寸STN屏
分辨率 128*64
操作模式
輸入 數字鍵盤
刷卡 內置IC卡感應讀頭
接近感應
人體接近 支持
報警
防拆 支持
門禁
常開輸出 支持
常閉輸出 支持
開門按鈕 支持
門狀態檢測 支持
網絡
以太網 10M/100Mbps自適應
網絡協議 TCP/IP
規格參數
電源 DC 10~15V
功耗 待機≤1W ；工作≤10W
工作環境 -40℃~+70℃(含加熱模塊)
 10~95%RH
防護等級 IP65
尺寸 407*150*47mm
重量 1.5kg
配套安裝支架或沉殼型號 DH-VTOB102

別墅門口機
產品型號：DH-VTO6210B
產品圖片

產品特點
產品采用鋼化玻璃面板，造型美觀，工藝考究；采用觸摸按鍵技術，藍光指示，同時帶刷卡功能；防護等級IP65，可直接室外使用。
產品描述
100萬像素?cái)z像頭
一鍵呼叫一鍵掛斷
支持門口機WEB發卡
采用鋼化玻璃面板，防護性IP65
支持夜視功能，夜間呼叫時補光燈自動亮起補光
產品采用高檔玻璃鋼面板，造型美觀，工藝考究
采用觸摸按鍵技術，藍光指示，同時帶刷卡功能
支持多臺門口機呼叫多臺室內機，支持分時間段呼叫管理中心

產品參數

型號 DH-VTO6210B
系統
主處理器 嵌入式微控制器
操作系統 嵌入式LINUX操作系統
視頻
視頻壓縮標準 H.264
輸入/接近感應 100萬像素CMOS高清攝像頭
夜視 支持
音頻
輸入 全指向麥克風
輸出 內置喇叭
對講 支持雙向語音對講
操作模式
輸入 單鍵輸入（帶背光）
刷卡 內置IC卡感應讀頭
報警
防拆 支持
網絡
以太網 10M/100Mbps自適應
網絡協議 TCP/IP
規格參數
電源 DC 10~15V
功耗 待機≤1W ；工作≤10W
工作環境  -10℃~+70℃、10~95%RH
尺寸 155*115*45mm
重量 0.5kg
門狀態檢測 支持
配套安裝支架或沉殼型號 自帶

室內分機
產品型號：DH-VTH1510A
產品圖片


產品特點
外觀大氣高端，視頻界面清晰，一鍵撤布防，界面操作人性化，來電鈴聲可選，支持中文輸入。

產品描述
7寸TFT彩屏，呈現精彩人生
模塊化功能組合，詮釋科技本質；
SNMP網管，數據加密，安全穩定；
個性和弦鈴聲可選，悅耳享受
電阻式觸摸屏
集成防盜報警、視頻監控、智能家居應用

產品參數

型號 DH-VTH1510A
系統
主處理器 嵌入式處理器
操作系統 嵌入式 LINUX
視頻
視頻壓縮標準 H.264
音頻
音頻標準 G.711
輸入 全指向麥克風
輸出 內置揚聲器
對講 支持雙向語音對講
顯示
屏幕尺寸 彩色7寸TFT LCD
分辨率 800*480
操作模式
輸入 電阻式觸摸屏+機械按鍵
報警
輸入 8路有線防區
輸出 網絡
探測器供電 無
網絡
以太網 10M/100Mbps自適應
網絡協議 TCP/IP，SNMP
環境
電源 DC 12V或集中供電
功耗 待機≤1w，工作≤7w
尺寸 221*154*29
配套安裝支架或沉殼型號 DH-VTHB101


IP光端機系列
百兆系列：

訂貨信息：
DH-OTE103T\DH-OTE103R\DH-OTE103R-C
產品特點：
物理接口：1/2 RJ45、FC光口
傳輸數據：100Mbps~155Mbps
端口功能：支持全/半雙工
光纖類型：支持單模單纖
光傳輸距離：標準20km，可定制更遠距離
適用環境：鋁壓鑄封閉防塵結構，支持室外高低環境
配套機型：所有IP類產品
應用場景：
IP以太網OTE系列光端機，獨創的防塵結構適應于室外惡劣環境，適用于IP類數據遠程傳輸，標配20KM，可定制40KM、80KM等，中心端集中供電2U插卡形態，便于中心端接收設備集中管理
產品參數：
類型 項目 DH-OTE103
基本參數 光接口類型 FC接口，單模單纖、可定制SC或雙纖
 傳輸距離 0－20km
 LED指示燈 PWR，LINK,SYNC
技術參數 傳輸標準 IEEE802.3z 100Base-LX
 光纖類型 單模單纖
 光口 1*100Mbps FC
 電口 1*100Mbps RJ45
 工作模式 全半雙工自適應
電源需求 輸入電壓 DC 12V\1A(不標配電源)
 過流保護 支持
 連接 DC（圓口）
機械特性 外殼 金屬外殼，IP30防護等級
 尺寸 104.6×96.2×29.5
 重量 0.3kg
 安裝 機柜或者壁掛，配套機箱（DH-K160）
工作環境 工作溫度 -40 ~ 70 °C
 存儲溫度： -40 ~ 85 °C
 相對濕度 5 ~ 95%（無凝露）

光端機局端機箱系列

訂貨信息：
DH-K1601
產品特點：
標配單電源系統，可選雙電源
支持熱插拔冗余供電
電源和其它參數指示LED可監視系統狀態
標準19寸機架式設計
應用場景：
適用局端卡式光端機集中供電與管理
產品參數：
類型 項目 DH-K1601
技術參數 主電源 220VAC
 頻率 50/60HZ
 主保險絲 1A/250V
 輸出功率 DC 80W
 總插槽 15
 業務槽 15（后續優化為16）
 雙槽插卡 N/A
電源需求 輸入電流 1A/220V（標配單電源）
 過流保護 提供
 雙冗余電源 支持
 連接 三芯單相220VAC插座
結構 尺寸 483 x 330 x 90
 重量 3KG
 機箱高度 2U
 安裝 19"機架式
工作環境 工作溫度 -10 ~ 55 °C
 存儲溫度 -40 ~ 85 °C
 相對濕度 5 ~ 95%（無凝露）
5.2視頻監控子系統
視頻監控系統是智能化小區建設中的核心，可以對小區內指定的監視點進行實時監控。主要有小區出入口、出庫出入口、車庫內部、電梯內、單元樓出入口、室外公共區域以及圍墻周界等，這些監控點位的現場實時圖像可以通過監控系統傳輸?shù)叫�區管理中心的監視器上。
為了更好的融入系統，構成一個整體的智能小區，建議視頻監控采用比模擬視頻更高清，更穩定，更節約成本的網絡型監控設備。

本子系統主要由高清網絡攝像機、網絡傳輸設備、網絡硬盤錄像機（NVR）、管理服務器和監控顯示系統等五大部分組成：
高清網絡攝像機
IPC是視頻監控系統的前沿部分，是整個系統的“眼睛”，它把監視的內容經鏡頭進入圖像傳感器轉換為圖像信號，經DSP進行數據轉換與編碼，打?yàn)镮P包后經網絡傳輸。IPC攝像機主要采用浙江品牌，視頻分辨率高，圖像更清晰，色彩還原度更好，低照度下噪點更少。具有遠程訪問，遠程配置調試的優勢。
項目設計采用130W和200W像素高清網絡攝像機。

網絡傳輸平臺
在數字監控系統中，雙絞線或光纜作為數據傳輸?shù)闹饕�載體取代了模擬監控系統中的視頻線纜、音頻線纜、報警線纜、控制線纜甚至電源線（光纜傳輸不能取代電源線），所以TCP/IP網絡是IPC與NVR的之間的傳輸路徑，是整個系統的“脈絡”，它將前端的IPC信號通過雙絞線、光纖及其光電轉換設備，傳輸至接入層交換機，經接入交換機轉發至網絡硬盤錄像機NVR。
網絡硬盤錄像機（NVR）
網絡硬盤錄像機（NVR）是網絡視頻監控系統的靈魂，其除了具有處理相關數據的功能，還具有存儲設備、顯示設備的相關功能，是個一體化的網絡視頻監控管理后端主機。
綜合管理平臺
本系統采用智能小區綜合管理平臺，具備視頻監控系統管理模塊，可通過網絡來管理網絡硬盤錄像機機(NVR)，前端攝像機或編碼器。綜合管理平臺配備高性能嵌入式服務器，可支持大量高清攝像機實時顯示、云臺控制，錄像操作、回放等功能。
高清顯示
網絡視頻監控系統的顯示通過高清顯示解碼器完成，單臺主機支持VGA、HDMI高清信號輸出，每路信號支持多畫面分割切換，能提供給監視器或拼接屏信號源，該顯示信號同時支持管理平臺的集中管理和控制。
5.2.2前端攝像機選型
針對小區監控系統的特性,本方案中會重點介紹以下區域中監控系統的應用.
小區出入口、地下車庫出入口行車通道：

小區出入口設計采用100W像素抓拍專用攝像機，對進出車輛及前排駕乘人員進行抓拍。
小區道路、車庫內部、周界：

在小區道路重點部位、地下車庫內部、圍墻周界區域采用高清定焦紅外防水槍式攝像機，可根據環境、地形、監控范圍選用不同焦距、不通紅外照射范圍的槍機組合監控，圍墻周界區域的槍機還可以和入侵報警系統聯動，實時監視小區的每一個角落。周界攝像機設計采用130W像素高清攝像機。
單元樓出入口、單元樓地下出入口：

此類區域宜采用高清定焦紅外半球攝像機，每個單元樓出入口宜設一臺此類攝像機，可以清晰的捕捉每個進出單元樓的人員圖像，即使在無光的情況下，也可以通過內置的紅外燈增強補光，達到不遺漏任何細節的效果。一旦發生案件，首先就可以從失竊單元出入口處的監控錄像著手排查，提高破案效率。
電梯轎廂內部：

電梯轎廂內部宜采用高清定焦迷你半球攝像機，外觀精巧，監控轎廂內實時動態的同時，外觀與轎廂裝飾融為一體。
小區廣場、開闊公共區域：

此類區域全部采用高清紅外一體化智能高速球，內置全方位的云臺和高倍數的電動變焦鏡頭，全方位云臺可承載攝像機進行旋轉和俯仰運動，可大大增加監控視野；電動變焦鏡頭可以進行改變光圈、焦距和聚焦運動，因此可以拍攝細部特寫鏡頭。管理中心的保安值班人員可對球機進行控制，可根據現場需要隨意靈活的進行調整，另外還可以對球機設置預置位，與報警設備進行聯動，使整個小區做到真正監控?zé)o死角。普通室外球機設計采用130W高清紅外球機；高層球機設計采用200W高清紅外球機，同時紅外距離大于等于150米。
5.2.3系統特點
方案的成熟度高
網絡攝像機+嵌入式網絡硬盤錄像機視頻監控方案已經應用五年多，本身已經得到該行業用戶的高度認可，而且網絡攝像機和嵌入式網絡錄像機都是選用浙江技術股份有限公司的產品，已經取得市場使用驗證，品質可靠，運行穩定，公司具有分布全國的服務機構，售后服務有保障。
方案建設的性價比高
本方案設計采用整體一體化解決方案，選用的產品為行業通用產品，并且由提供從前端設備、存儲設備到中心上墻設備一體化整體解決方案，具有全套供應的成本優勢，大幅度降低投資成本。
品牌知名度高
本方案選用浙江技術股份有限公司的全套數字化解決方案，已經在項目的實際運行中得到了廣大客戶的一致認可。且浙江公司在安防行業已經獲得國內安防十大品牌、國際安防十強的實力，具有相當高的知名度。
系統擴容能力強
在前期已經投入的情況下，如果后續還需要進行監控點位擴容，本方案在設計初就考慮了系統擴容問題。如果后續需要進行擴充，只要再采購相應數量的網絡攝像機和網絡硬盤錄像機，就可以完成快速的系統擴容。
系統功能應用簡便
承載老的DVR架構，能夠使使用人員更快的融入到新的數字化系統中來。系統的安裝極其簡單，軟件系統的安裝及使用也非常易懂。在維護性方面，系統的接線十分簡潔，而主要設備的可靠性很高，維護性能好，而且可實現遠程維護；方便快捷。
5.2.4系統功能
視頻實時監控
視頻監控系統通過前端設備采集視頻圖像，通過視頻傳輸系統能在監控中心的顯示設備上集中顯示，同時具備多畫面監視、輪巡等功能，能夠體現監控信息與其物理位置的對應關系。實現對小區內外環境的實時監控。
錄像回放查詢
可對錄像資料進行多種智能檢索和回放。錄像能方便檢索回放，可指定某個時間段任意回放，對某些時間段發生的特殊情況的時段進行查看。
錄像存儲功能
可將前端視頻信號直接存儲到NVR內置的硬盤中，可根據實際情況設定存儲時間，可選擇D1或720P等格式進行存儲。可對重要監控點的圖像進行多種模式的存儲，對重要錄像資料可以進行備份。
顯示功能
通過電視墻上的液晶監視器和液晶顯示器調看圖像，可以選擇任意一路圖像進行解碼上墻用于終端顯像，每一個顯示器也可顯示多畫面。
動態監測功能需求
支持跨線檢測、流量統計、區域檢測功能。
多系統聯動功能
報警聯動功能，具備多種外部電壓量報警輸入，多路繼電器開關量報警輸出；支持多種報警方式。
5.2.5主要設備技術參數
DH-SD-59D220S-HN

產品特點：
最大支持1920×1080@30fps或1280×720@60fps實時視頻輸出
低碼流傳輸，資源更節省（25幀1080P碼流4M，25幀720P碼流2M）
支持GB/T 28181、ONVIF、CGI、PISA等各種網絡協議，組網更方便
最高支持20倍光學變倍
內置150米紅外燈補光，采用倍率與紅外燈功率匹配算法，補光效果更均勻
一體化結構設計，全鋁外殼，更堅固、耐用
垂直角度 -15°～90超大旋轉范圍，支持自動翻轉
直排式散熱片設計，能適應-40～70℃的使用環境
IP66防護等級，內置6000V防雷、防浪涌和防突破保護
多種網絡監控方式相結合(手機、WEB、客戶端)，使用更方便
靈活的網絡擴展能力，適應各種網絡平臺監控系統
SD卡本地存儲，解決網絡異常狀態的監控存儲問題,支持 NAS 存儲錄像，錄像可斷網續傳
選用高性能紅外燈，保證長時間穩定使用
應用場合：
可廣泛應用于需要大范圍高速監控的無光和光線較弱的場所, 并對于圖像質量具有較高要求，希望看清目標物的各種細節,如：河流、森林、公路、鐵路、機場、港口、崗哨、廣場、公園、景區、街道、車站、大型場館、小區外圍等場所
產品參數：
 型號 DH-SD-59D220S-HN
攝像機 圖像傳感器 1/2.8英寸 CMOS
 傳感器總像素 約248萬像素
 水平解析度 ≥1000TVL
 最大圖像尺寸 1920×1080
 最低照度 彩色：0.05Lux@F1.6
黑白：0.005Lux@F1.6
0Lux（紅外燈開啟）
 增益控制 自動/手動
 3D降噪 支持
 2D降噪 支持
 信噪比 ≥55dB
 白平衡 自動/手動/跟蹤/室外/室內/室外自動/鈉燈自動/鈉燈
 電子快門 1/1～1/30000s
 透霧功能 支持
 背光補償 支持
 寬動態 支持
 強光抑制 支持
 數字變倍 16倍
 日夜模式 自動ICR濾光片彩轉黑
 聚焦模式 自動/半自動/手動
 焦距 5.5mm～110mm
 變倍速度 約3.8s
 視場角 水平：51°～2.6°（近焦到遠焦）
 近攝距 100mm～1000mm（近焦到遠焦）
 光學變倍 20倍
 光圈值 F1.6～F3.5
功能 補光方式 紅外
 補光控制 倍率優先/手動（近燈、遠燈）
 補光距離 ≥150m
 補光角度 根據焦距可變
 水平范圍 0°～360°連續旋轉
 垂直范圍  -15°～90° 自動翻轉180°后連續監視
 鍵控速度 水平：0.1°～400°/s
垂直：0.1°～160°/s
 調用預置點速度 水平：300°/s
垂直：150°/s
 長焦限速 支持
 預置點 300個
 自動巡航 8條, 每條可添加32個預置點
 自動巡跡 5條
 自動線掃 5條
 斷電記憶 支持
 隱私遮擋 最多24塊區域,同時最多有8塊區域在同一個畫面
 空閑動作 預置點 / 自動巡跡 / 自動巡航 / 水平線掃
 云臺功能 支持空閑動作，支持FD三維定位，支持人性化的焦距/速度自動匹配功能
 信息顯示 支持
 主碼流分辨率及幀率 50Hz:25fps(1920×1080)、50fps(1280×720)、25fps(704×576)、25fps(640×480)
60Hz:30fps(1920×1080)、60fps(1280×720)、30fps(704×480)、30fps(640×480)
 子碼流分辨率及
幀率 50Hz:25fps(704×576)、25fps(352×288)
60Hz:30fps(704×480)、30fps(352×240)
 視頻壓縮 H.264MainProfile/H.264HighProfile/M-JPEG
 音頻壓縮 G.711a/G.711mu/PCM
 語音對講 支持
 網絡協議 IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE
 時間顯示 支持，如：星期，日期
 應用編程接口 支持軟件集成的開放式API，支持標準協議(Onvif、CGI、GB/T 28181、PISA)、支持大華SDK 和第三方管理平臺接入
 瀏覽器 支持IE7以上版本（包含IE7） 谷歌，火狐，蘋果等非IE游覽器
 同時預覽用戶數 最多20路（總帶寬48M）
 安全模式 授權的用戶名和密碼，以及MAC 地址綁定；HTTPS 加密；IEEE 802.1x 網絡訪問控制（白名單）
 用戶管理 多級用戶權限管理
 智能檢測 視頻動態/遮擋檢測、網絡斷開檢測、IP沖突檢測、存儲卡狀態檢測、存儲空間檢測
輸入/輸出 網絡接口 內置RJ45 網口，支持10M/100M 網絡數據
 報警輸入 2路開關量輸入(0～5V DC)
 報警輸出 1 路，支持報警聯動
 報警聯動 抓圖/預置點/巡航/巡跡/SD 卡錄像/觸發開關量輸出/客戶端電子地圖/發送郵件
 音頻輸入 音頻輸入(LINE 輸入)，音頻峰值:2～2.4V[p-p]，輸出阻抗:1kΩ±10%
 音頻輸出 線性電平，阻抗:600Ω
 SD卡接口 內置Micro SD卡插槽，支持SD/SDHC/SDXC （最大支持64G），可支持手動錄像/報警錄像，支持?jǐn)嗑W(wǎng)續傳,錄像不丟失
一般規范 電源 AC24V/2.2A （含紅外控制電路）
 功耗 13 W/23W（紅外燈開啟）
 工作環境 溫度-40～70℃； 濕度＜95%
 防護等級 IP66，TVS 6000V防雷、防浪涌和防突波保護，符合GB/T17626.5  4級標準
 安裝方式 多種安裝方式可選根據應用環境進行選擇
 產品尺寸 Φ186.0mm×310mm
 重量 3.5kg
 選配支架 PFB300S(中性鵝頸支架)
5系200萬單燈槍型網絡攝像機

產品型號：
DH-IPC-HFW5226B
產品特點：
采用超低照度200萬(1948*1116) CMOS圖像傳感器，低照度效果好，圖像清晰度高
支持200萬(1920*1080)30fps實時監控
支持H.264 High profile、H.264 Main profile、H.264 Baseline、MJPEG多種編碼格式，可三碼流同時輸出，靈活運用各種場景
感興趣區域(ROI）編碼，保證有用圖像質量，節省存儲空間
支持可伸縮視頻編碼（SVC）技術，可根據網絡環境，自適應傳輸碼率
ACF（活動幀率控制），支持手機監控
支持走廊模式、人臉檢測，應用更靈活
支持寬動態，3D降噪、強光抑制、背光補償，適用不同監控環境
采用抗光衰高性能紅外燈，實現24小時全天候監控
支持DC12V±25%寬壓供電，抗電源波動能力強
支持網絡斷開、IP沖突、移動檢測、視頻遮擋、跨界入侵、區域入侵、場景變更、物品遺留智能報警
符合IP67防塵防水國際標準
應用場景：
適用于金融、電信、超市、酒店、政府、學校、機場、工廠、公安、司法、平安城市等要求超高清畫質且光線復雜的場所
產品參數：
參數分類 參數名稱 參數值
型號 DH-IPC-HFW5226B
系統參數 主處理器 超高性能處理器
攝像機 傳感器類型 1/2.7英寸CMOS
 傳感器有效像素 1928×1088
 調整角度 由支架調整
 電子快門 1/3s~1/100000s;可手動或自動調節
 最低照度 0. 01Lux@F1.2(彩色模式);0.001Lux@F1.2(黑白模式);0Lux（紅外燈開啟）
 最大紅外距離 50米
 PIR傳感器距離 不支持
 日夜轉換 IR-CUT自動切換
 掃描方式 逐行掃描
 降噪 3D降噪
 寬動態 120dB
 信噪比 ≥56dB
 增益控制 手動/自動
 白平衡 手動/自動
 背光補償 支持,可選擇區域
 強光抑制 支持
鏡頭參數 鏡頭焦距 3.6mm/6mm/8mm/12mm
 鏡頭接口 M12
 鏡頭光圈 F2.1/F2.0/F2.0/F2.0
 光圈控制 固定
 變焦類型 定焦
 視場角 水平91°/63° /42°/27°
 最小聚焦距離 0.85m/1.9m/3m/8m
視頻參數 視頻壓縮標準 H.264;H.264H;H.264B;MJPEG
 視頻碼率 4kbps～32Mbps
 視頻幀率 P制：1080p@25 + D1@25 + CIF@25/720p@13 + 1080p1 MJPG
N制：1080p@30 + D1@30 + CIF@30/720p@4 + 1080p1 MJPG
功能 圖像設置 亮度;對比度;銳度;飽和度
 OSD信息疊加 時間;通道;地理位置;圖片;
 圖像鏡像 支持
 圖像負像 支持90°、180°、270°旋轉
 心跳機制 支持
 錄像模式 手動錄像;視頻檢測錄像;定時錄像
錄像優先級從高到低依次為手動/視頻檢測/定時
 存儲功能 支持網絡存儲
 預覽最大用戶數 20個
 恢復默認 支持一鍵恢復默認
 瀏覽器 支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+瀏覽器
 用戶管理 最大支持32個用戶,多級用戶權限管理
 安全模式 授權的用戶名和密碼;MAC地址綁定;HTTPS加密;IEEE 802.1x;網絡訪問控制
 超低碼流 1080P:2~4Mbps
720P:1~2Mbps
 智能分析 支持區域入侵,拌線入侵,物品遺留,場景變更并且可以與報警聯動;支持多種觸發規則聯動動作
 人臉檢測 支持
 隱私遮擋 4塊區域
 走廊模式 支持
接口 網絡接口 1個 ,10/100M以太網口
 網絡協議 HTTP;TCP;ARP;RTSP;RTP;UDP;SMTP;FTP;DHCP;DNS;DDNS;PPPOE;IPv4/v6;SNMP;QoS;UPnP;NTP
 接入標準 ONVIF;GB/T28181;CGI;PSIA
常規參數 供電 DC12V（±25%）/POE（05產品支持DC12V）
 功耗 DC12V供電時，正常使用1.8W，最大3.7W(紅外燈開啟)
 工作溫度  -40℃~+60℃
 工作濕度 ≤95%
 防護等級 IP67;
 外殼材料 塑膠+金屬
 尺寸 191mm×90mm×82mm
 重量 500g（不帶包裝）
 安裝方式 支架壁裝;
 其他

高清（200萬）5系列定焦圈燈海螺

產品型號：
DH-IPC-HDW5226S
產品特點：
采用超低照度200萬(1948*1116) CMOS圖像傳感器，低照度效果好，圖像清晰度高
支持200萬(1920*1080)30fps實時監控
支持H.264 High profile、H.264 Main profile、H.264 Baseline、MJPEG多種編碼格式，可三碼流同時輸出，靈活運用各種場景
感興趣區域(ROI）編碼，保證有用圖像質量，節省存儲空間
支持可伸縮視頻編碼（SVC）技術，可根據網絡環境，自適應傳輸碼率
ACF（活動幀率控制），支持手機監控
支持走廊模式、人臉檢測，應用更靈活
支持寬動態，3D降噪、強光抑制、背光補償，適用不同監控環境
采用抗光衰高性能紅外燈，實現24小時全天候監控
支持DC12V±25%寬壓供電，抗電源波動能力強
支持網絡斷開、IP沖突、移動檢測、視頻遮擋、跨界入侵、區域入侵、場景變更、物品遺留智能報警
符合IP67防塵防水國際標準。
調節角度無需借助工具，方便施工安裝。
應用場景：
適用于金融、電信、超市、酒店、政府、學校、機場、工廠、公安、司法、平安城市等要求超高清畫質且光線復雜的場所
產品參數：
參數分類 參數名稱 參數值
型號 DH-IPC-HDW5226S
系統參數 主處理器 超高性能處理器
攝像機 傳感器類型 1/2.7英寸CMOS
 傳感器有效像素 1928*1088
 調整角度 水平:0°～360°;垂直:0°～90°;圖像翻轉0°～360°
 電子快門 1s~1/30000s;可手動或自動調節
 最低照度 0. 01Lux@F1.2(彩色模式);0.001Lux@F1.2(黑白模式);0Lux（紅外燈開啟）
 最大紅外距離 30米
 日夜轉換 IR-CUT自動切換
 掃描方式 逐行掃描
 降噪 3D降噪
 寬動態 120dB
 信噪比 ＞56dB
 增益控制 手動/自動
 白平衡 手動/自動
 背光補償 支持,可選擇區域
 強光抑制 支持
鏡頭參數 鏡頭焦距 2.8mm/3.6mm/6mm
 鏡頭接口 M12
 鏡頭光圈 F2.0/F2.1/F2.0
 光圈控制 固定
 變焦類型 定焦
 視場角 水平 120°/93°/63°
 最小聚焦距離 0.55m/0.85m/1.9m
視頻參數 視頻壓縮標準 H.264;H.264H;H.264B;MJPEG
 視頻碼率 4kbps～32Mbps
 視頻幀率 P制：主碼流(1920x1080@25fps),輔碼流(D1@25fps),第三碼流(720P@13fps)
N制：主碼流(1920x1080@30fps),輔碼流(D1@30fps),第三碼流(720P@4fps)
功能 圖像設置 亮度;對比度;銳度;飽和度
 OSD信息疊加 時間;通道;地理位置;圖片;
 圖像鏡像 支持
 圖像負像 支持90°、180°、270°旋轉
 心跳機制 支持
 錄像模式 手動錄像;視頻檢測錄像;定時錄像
錄像優先級從高到低依次為手動/視頻檢測/定時
 存儲功能 網絡存儲
 預覽最大用戶數 20個
 恢復默認 支持一鍵恢復默認
 瀏覽器 支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+瀏覽器
 用戶管理 最大支持32個用戶,多級用戶權限管理
 安全模式 授權的用戶名和密碼;MAC地址綁定;HTTPS加密;IEEE 802.1x;網絡訪問控制
 超低碼流 1080P:2~4Mbps
720P:1~2Mbps
 智能分析 支持區域入侵,拌線入侵,物品遺留,場景變更并且可以與報警聯動;支持多種觸發規則聯動動作
 人臉檢測 支持
 隱私遮擋 4塊區域
 走廊模式 支持
接口 網絡接口 1個 ,10/100M以太網口
 網絡協議 HTTP;TCP;ARP;RTSP;RTP;UDP;SMTP;FTP;DHCP;DNS;DDNS;PPPOE;IPv4/v6;SNMP;QoS;UPnP;NTP
 接入標準 ONVIF;GB/T28181;CGI;PSIA
常規參數 供電 DC12V（±25%）/POE（DH-IPC-HDW5226S不支持POE）
 功耗 正常使用2.3W、最大功耗4.7W（紅外燈開啟）
 工作溫度  -40℃~+60℃
 工作濕度 ≤95%
 防護等級 IP67;EN55022,EN55024,EN50130
 外殼材料 壓鑄鋁
 尺寸 Φ108mm×84mm
 重量 凈重252g,帶包裝重量377g
 安裝方式 壁裝;頂裝;吊裝
 其他

網絡硬盤錄像機


訂貨信息：
DH-NVR4216-4K
產品特點：
支持4K高清預覽；
可接駁第三方ONVIF網絡攝像機；
HDMI視頻輸出分辨率最高達3840×2160；
支持VGA、HDMI同步輸出；
采用Dahua云臺控制協議時，可以通過鼠標實現三維智能定位功能；
支持預覽圖像與回放圖像的電子放大；
支持按事件查詢、回放、備份錄像文件，支持圖片本地回放與查詢；
支持錄像回放時智能搜索功能；
支持一鍵開啟錄像功能；
支持H.264&H.265共存解碼,
20路720P 或10路1080P或6路3MP或4路5MP或2路4K同步實時回放
支持錄像定向存儲；
支持2個SATAIII接口；
支持NTP（網絡校時）、SADP（IP自動搜索）、Email(郵件服務)、UPNP（通用即插即用）；
支持最新的ONVIF2.4協議
產品參數：
型號 DH-NVR4216-4K
系統 主處理器 工業級嵌入式微控制器
 操作系統 嵌入式LINUX操作系統
 監視圖像質量 D1(704×576)、720P、1080P、3MP、5MP、4K
 回放圖像質量 D1、720P、1080P、3MP、5MP、4K
 圖像移動偵測 每畫面可設置396(22×18)個檢測區域；可設置多級靈敏度，1-6檔可調
 區域遮擋設置 每路支持4個區域遮擋塊
音頻參數 編碼標準 G.711A
 語音對講 1路獨立語音對講
錄像管理 錄像方式 手動錄像、動態檢測錄像、定時錄像、報警錄像
 錄像保存 本機硬盤、網絡
 錄像速度 25 fps
 錄像回放 最大支持20路720P 或10路1080P或6路3MP或4路5MP或2路4K同步實時回放
其中：H.264：10路720P 或5路1080P或3路3MP或2路5MP或1路4K同步實時回放
     H.265:  10路720P或5路1080P或3路3MP或2路5MP或1路4K同步實時回放
 備份方式 支持硬盤、刻錄機、U盤存儲和備份
視頻 視頻輸入 16路設備：16路高清
 視頻輸出 1路VGA輸出，1路HDMI輸出
 抓圖功能 支持JPEG抓圖功能
音頻 音頻輸入 IPC復合輸入
 音頻輸出 1路線性音頻輸出，與語音對講復用
報警
 報警輸入 8路報警輸入、低電平有效，綠色接線柱接口
 報警輸出 3路告警輸出，繼電器觸點 (1A@24VDC), NO、NC可編程、綠色接線柱接口

其他 網絡 1個 RJ45接口, 10/100/1000M自適應；
 通信 標準RS-485接口，支持半雙工，綠色接線柱接口;標準DB9 RS-232
 USB 1個USB 2.0接口(前置)， 1個USB 3.0接口(后置)
 硬盤 內部支持2個SATA3硬盤
 電源 DC +12V /4A
 功耗 <12W（不含硬盤）
 工作溫度 -10℃－＋55℃
 工作濕度 10%－90%
 尺寸 280mm * 375mm * 50 mm(1U高度)
 重量 1.65kg（不含硬盤）
 安裝方式 臺式安裝

產品型號：
DHL460UTS-E
產品特點：
5.3mm極致拼縫
智能降噪、鋸齒濾波
智能光控、溫控
內置高清網絡解碼
選配HDCVI、SDI
應用場景：
廣泛應用于監控指揮中心，調度平臺，平安城市等
產品參數：
參數/型號  DHL460UTS-E
 面板  背光類型  LED
  分辨率  1920×1080
  亮度  500cd/m2
  靜態對比度  3500:1
 機械規格  裸機尺寸(含邊框)(mm)  1023.96×578.54×133.27(無支架)
  單元重量(含屏)  27.0kg
  雙邊拼縫  5.3mm
  安裝方式  一體式、分體式*、前維護*
 控制方式  RS232串口控制，紅外遙控
 電源  電壓  AC100-240V~(±10%),50/60Hz
  典型功耗  110W
  待機功耗  ≤1W
 環境  工作溫度  0℃~50℃
  濕度  20%~90%
 信號  輸入  VGA(D-Sub)  1
   CVBS(BNC)  2
   DVI-D  1
   HDMI  1
   SDI  選配
   HDCVI  選配
   RS232(RJ45)  1
   RJ45(網絡解碼)  選配。支持4路1080P/16路D1解碼顯示，支持輪巡，并兼容第三方設備解碼
   DP環接  選配
   YPbPr  選配
  輸出  CVBS(BNC)  2
   RS232(RJ45)  1
   DP環接  選配
 附件  1.5米VGA線，合格證，保修卡，
 螺釘附件包，1.5米網線


訂貨信息：
DHL22-F600
產品特點：
FHD超高清分辨率
色彩艷麗
支持OverDrive技術
接口豐富
應用場景：
應用于安防、廣播電視、醫療、工業以及公共媒體發布等領域。
產品參數：
參數/型號  DHL22
 顯示  系列  F600
  面板尺寸  20.7"
  背光類型  LED
  屏幕比例  16:9
  亮度  250cd/m2
  對比度  1000:1
  分辨率  1920×1080
  可視角度(水平/垂直)  160°/170°
 機械規格  裸機尺寸(含邊框)(mm)  490.30×292.30×48.30
  重量(不含底座)  2.5±0.3kg
  安裝方式  底座、壁掛
 控制方式  按鍵控制
 電源  電壓  AC100-240V~(±10%),50/60Hz
  典型功耗  24W
  待機功耗  ≤0.5W
 環境  工作溫度  0℃~40℃
  濕度  10%~90%
 信號  輸入  VGA(D-Sub)  1
   CVBS(BNC)  -
   DVI-D  -
   HDMI  1/含音頻
   S-video  -
   音頻  -
   RS232  -
   RJ45(網絡解碼)  -
   HDCVI  -
   SDI  -
   DP環接  -
  輸出  CVBS(BNC)  -
   RS232  -
   音頻  -
   DP環接  -
  內置喇叭 2個
 附件 標配 電源線、底座
 選配 壁掛

嵌入式數字解碼器


序號 接口名稱 序號 接口名稱 序號 接口名稱
1 接地螺孔 2 電源開關 3 電源
4 HDMI（16個） 5 VGA（16個DB15） 6 語音對講輸出（3.5mm jack）
7 音頻輸出（DVI，DB26） 8 RS485 9 語音對講輸入（3.5mm jack）
10 網絡接口（RJ45） 11 RS-232接口
訂貨信息：
DH-NVS1604DH
產品特點：
支持16路VGA&HDMI輸出
支持MPEG4/H.264/MJPEG標準網絡視頻流解碼
支持4個800w@13fps圖像解碼輸出(1～2輸出口任意一個，5～6輸出口任意一個，9～10輸出口任意一個，13～14輸出口任意一個），16個500w@8fps圖像非實時解碼輸出，16個300w@15fps圖像非實時解碼輸出，8個300w@25fps圖像實時解碼輸出（第1-4屏任選2個，第5～8屏任選2個，第9-12屏任選2個，第13-16屏任選2個），32個1080P 6Mbps圖像解碼輸出（第1～4屏任選8個，第5～8屏任選8個，第9～12屏任選8個，第13～16屏任選8個），52個720P 4Mbps或者64個720P 3Mbps圖像解碼輸出，64個960H圖像解碼輸出，64個D1圖像解碼輸出
支持真正的全高清顯示，支持1920x1080,1280x1024,1280x720,1024x768四種顯示分辨率
支持主動解碼和被動解碼兩種解碼模式；
支持10M/100M/1000M自適應以太網接口
支持遠程錄像文件的解碼輸出
融合屏的3.2的界面更加人性化，操作與windows操作一致，支持2×2、2×3、3×2、2×4、4×2、3×3、3×4、4×3、3×5、5×3、4×4融合
支持跨瀏覽器的WEB 3.0，同時對WEB上的配置進行調整
將GB28181作為通用界面
加強用戶的保密等級：HTTP的MD5加密，HTTPS和SSL證書認證，TELNET的密碼修改同步應用的用戶賬號管理
支持smart IPC支持smart IPC支持smart IPC支持smart IPC
支持解碼輪巡；
采用標準網絡協議和標準壓縮算法，在各種平臺上輕松實現互聯互通
標準2U機箱；
產品參數：
型號 NVS1604DH
系統 主處理器 高性能嵌入式處理器
 操作系統 嵌入式 LINUX
 輸入設備 前面板按鍵，鍵盤控制
 快捷功能 無
硬件接口參數 視頻標準 MPEG4/H.264/MJPEG
 音頻標準 PCM/G711
 解碼能力 支持4個800w@13fps圖像解碼輸出(1～2輸出口任意一個，5～6輸出口任意一個，9～10輸出口任意一個，13～14輸出口任意一個），16個500w@8fps圖像非實時解碼輸出，16個300w@15fps圖像非實時解碼輸出，8個300w@25fps圖像實時解碼輸出（第1-4屏任選2個，第5～8屏任選2個，第9-12屏任選2個，第13-16屏任選2個），32個1080P 6Mbps圖像解碼輸出（第1～4屏任選8個，第5～8屏任選8個，第9～12屏任選8個，第13～16屏任選8個），52個720P 4Mbps或者64個720P 3Mbps圖像解碼輸出，64個960H圖像解碼輸出，64個D1圖像解碼輸出。

 解碼顯示分辨率 所有HDMI/VGA接口支持1920x1080,1280x1024，1280x720，1024x768分辨率
 視頻幀率 PAL：1～25幀/秒；NTSC：1～30幀/秒
 碼流類型 復合流，視頻流
 視頻輸出路數 16路
 視頻輸出接口 VGA、HDMI輸
 音頻輸出路數 16路
 音頻輸出接口 HDMI、DVI-I音頻辮子線BNC
 語音對講 3.5mm jack口，輸入接口：3.5mm接口（電平2.0V Line in/50mV Mic in，輸入阻抗10K）；輸出接口：3.5mm接口（電平2.0V ，輸出阻抗16Ω）
 報警輸入 無
 報警輸出 無
 網絡接口 2個RJ45 以太網口（10M/100M/1000M自適應）
輔助接口 RS232 1個標準232接口，DB9
 USB接口 2個USB 2.0接口
 RS485 1個485接口
環境 電源 AC100-240V，50 Hz～60Hz
 功耗 ≤70W
 工作溫度 -10℃~+55℃
 工作濕度 10%～95% 86kpa～106kpa
 尺寸 448×440×89（2U高度）
 重量 7kg～7.5kg
5.3停車場管理子系統
智能小區一卡通綜合管理系統是借助感應式智能卡為信息載體，以計算機網絡為依托，使物業管理公司全面實現小區科學化、自動化管理的現代管理手段。它可實現智能小區的停車場車輛出入管理、人行道閘管理、門禁管理、電梯控制管理，并可擴展其他繳費累的費用管理等功能。對加強智能住宅小區的安全保衛，提高樓盤管理水平及提高住宅小區的形象有著顯著作用。
本項目中，一卡通系統主要包括停車場。

5.3.1車輛道閘管理系統
系統設計采用車牌識別技術和IC卡識別技術控制出入口道閘。車牌識別技術通過車輛車牌號碼識別與數據庫中車輛白名單信息進行對應：當車輛入場時，安裝在入口的車牌識別攝像機自動識別該車車牌號碼，與數據庫中小區車輛信息進行匹配，如果車牌號碼相符，則車道控制器控制道閘開啟，并將該車入口信息通過網絡傳送至后臺服務器數據庫中；當車輛駛出時，安裝在出口的車牌識別攝像機自動識別其車牌號碼，與數據庫中小區車輛信息進行匹配，如果車牌號碼相符，則車道控制器控制道閘開啟。如果業主車輛停繳停車費、物業費等費用，則管理人員只需將該業主的車牌號和IC卡號限制權限即可。該業主車輛在進出小區時變無法正常開閘。
當車牌污損或其他原因造成車牌識別不能識別時，業主還可以通過授權IC卡開啟道閘
系統可提供住戶車輛入戶信息，通過對講中心集成軟件接收住戶車輛入庫信息并發送信息至對講系統室內機，實現在軟件界面上集成接收住戶車輛入庫信息，提醒家人已歸來，營造溫馨智能的居住氛圍。
